面阵2.5D相位偏折成像系统

无接触  零损伤   高精度

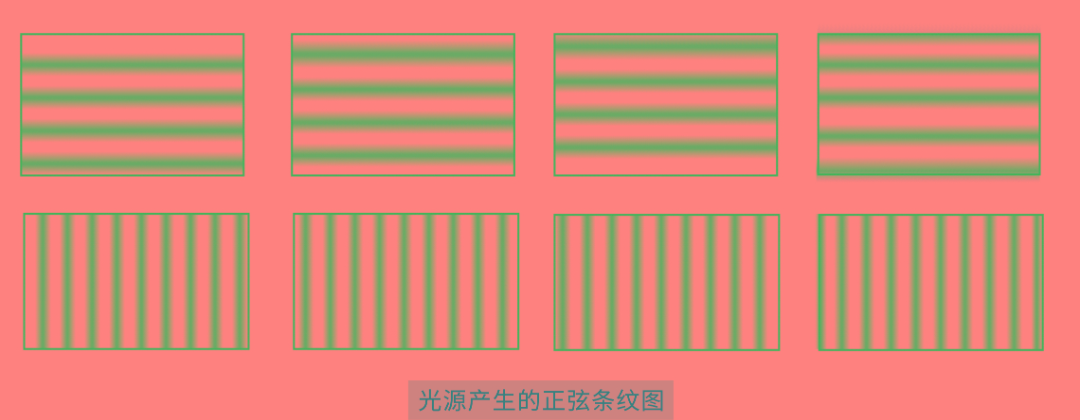

相位光源投影的正弦条纹图案在横、纵⽅向各有四种，以获取产品表⾯在横、纵两个维度上的相位信息。 对这两个维度的相位信息进⾏计算，准确还原产品表⾯的形貌特征。

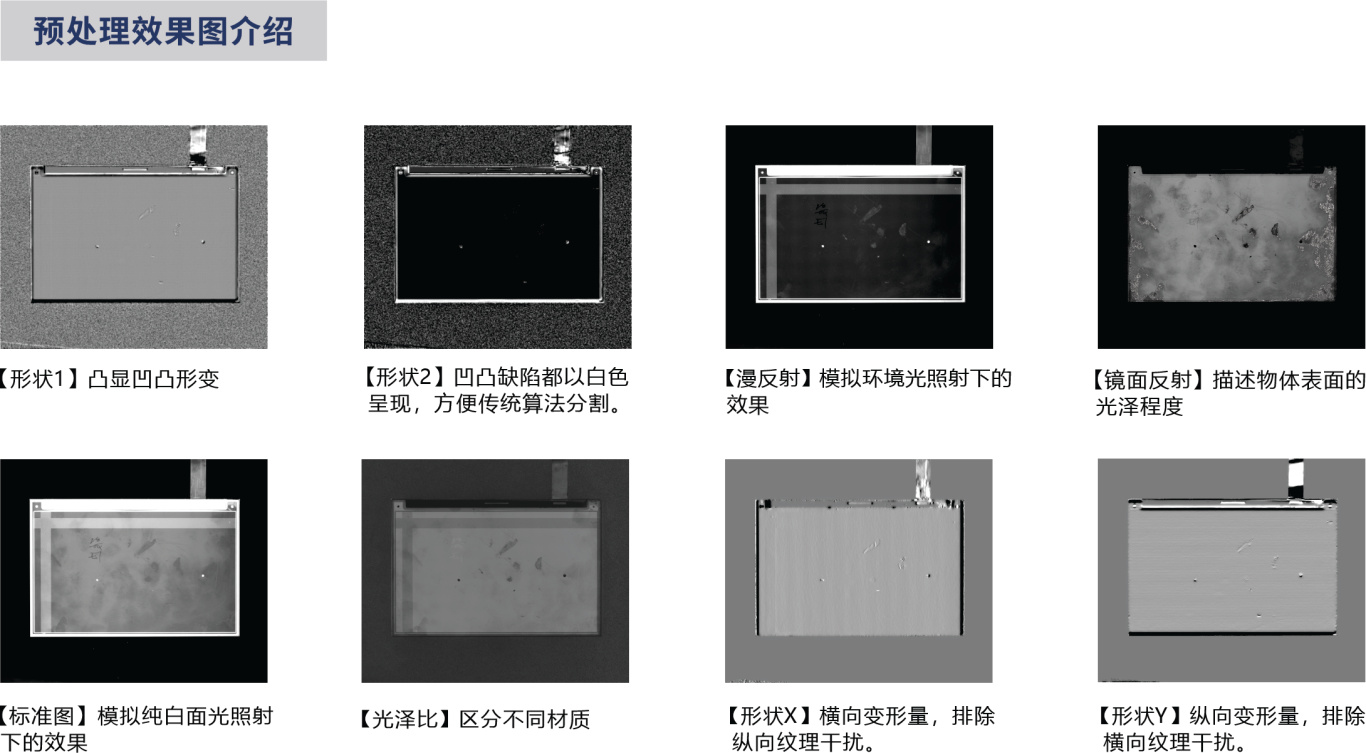

本成像系统支持8张图像数据的实时采集与处理，通过相位光源输出触发信号给面阵相机，相机依次采集对应投射条纹图案的效果图，而后8张图像数据直接传至图像预处理器，并处理获得8张预处理效果图。

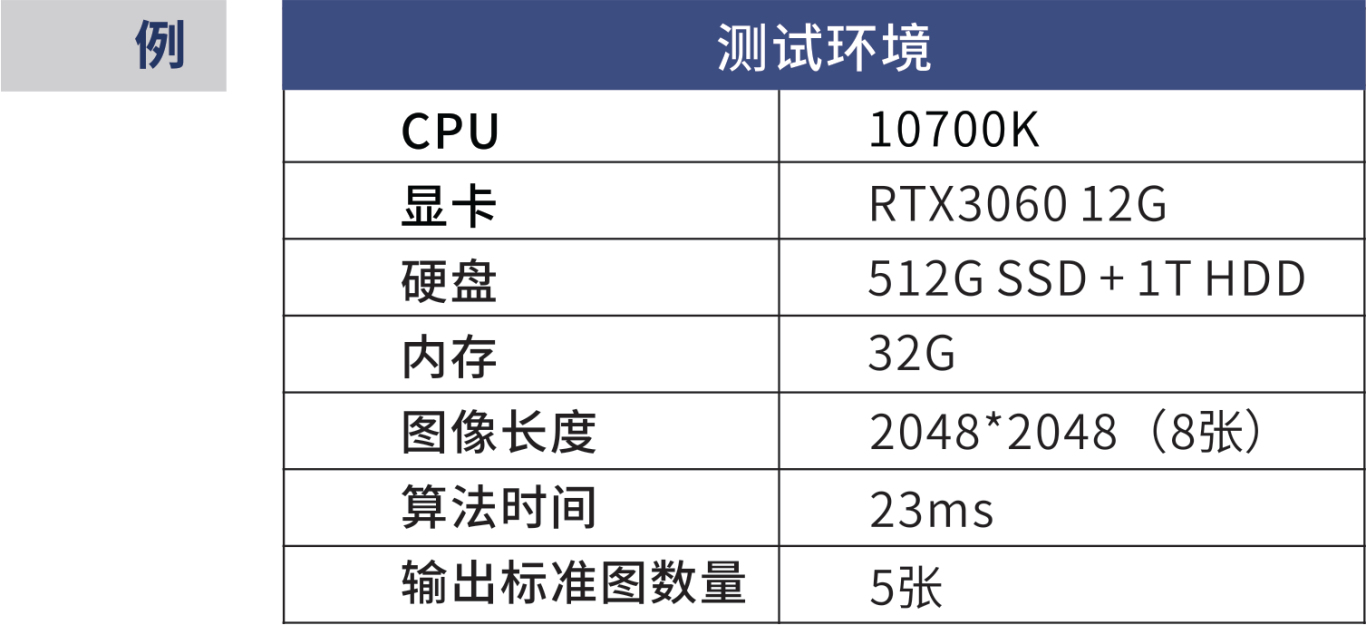

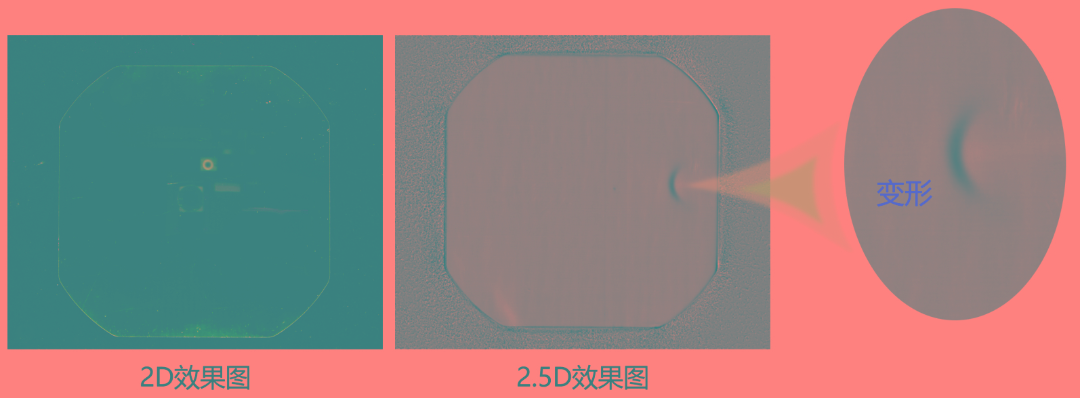

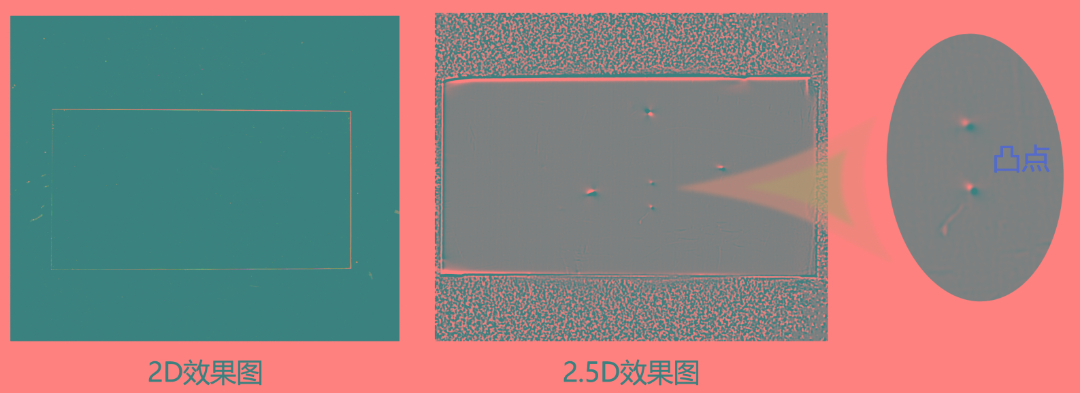

•                                                    适用于反光光滑表面产品的外观检测项目，尤是检测凹凸点、压伤、变形等缺陷的面阵项目;

•                                                    清晰：系统有网口或USB3.0接口的多种全局相机可选配;

•                                                    快速：相位光源最⾼⽀持200KHz超⾼速投射频率，控制器响应时间<1μs;

•                                                    实用：相位偏折光源正弦周期、方向可配置，正弦波形可根据产品特征和背景情况调节;

•                                                    易用：光源控制器支持串口、网口通讯，支持外部硬件触发或内触发；

•                                                    高效：高效的图像预处理系统，支持本地SDK调⽤。



相位偏折成像技术，适⽤于光滑类镜⾯物体的表⾯检测，可检测划痕、异物、擦伤、细微凹坑、细微 凸点等多种缺陷。在3C、锂电、汽⻋及五⾦等⾏业应⽤⼴泛。

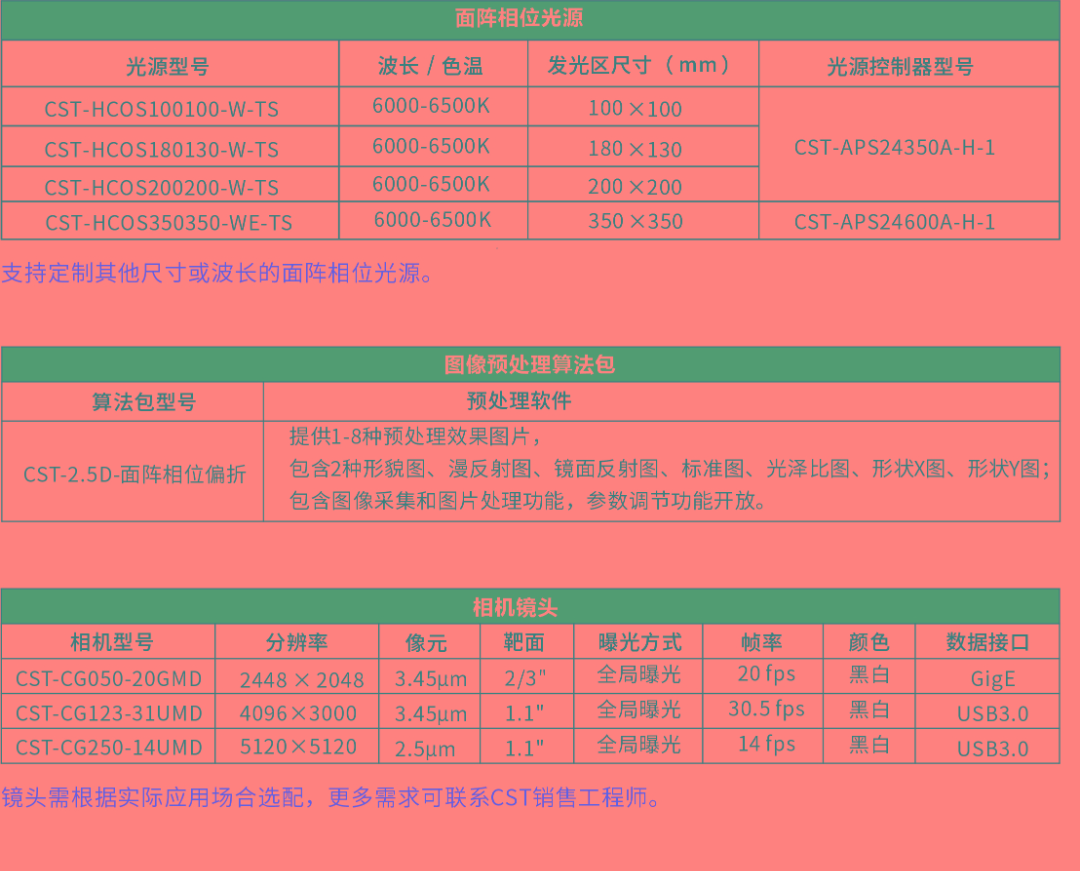

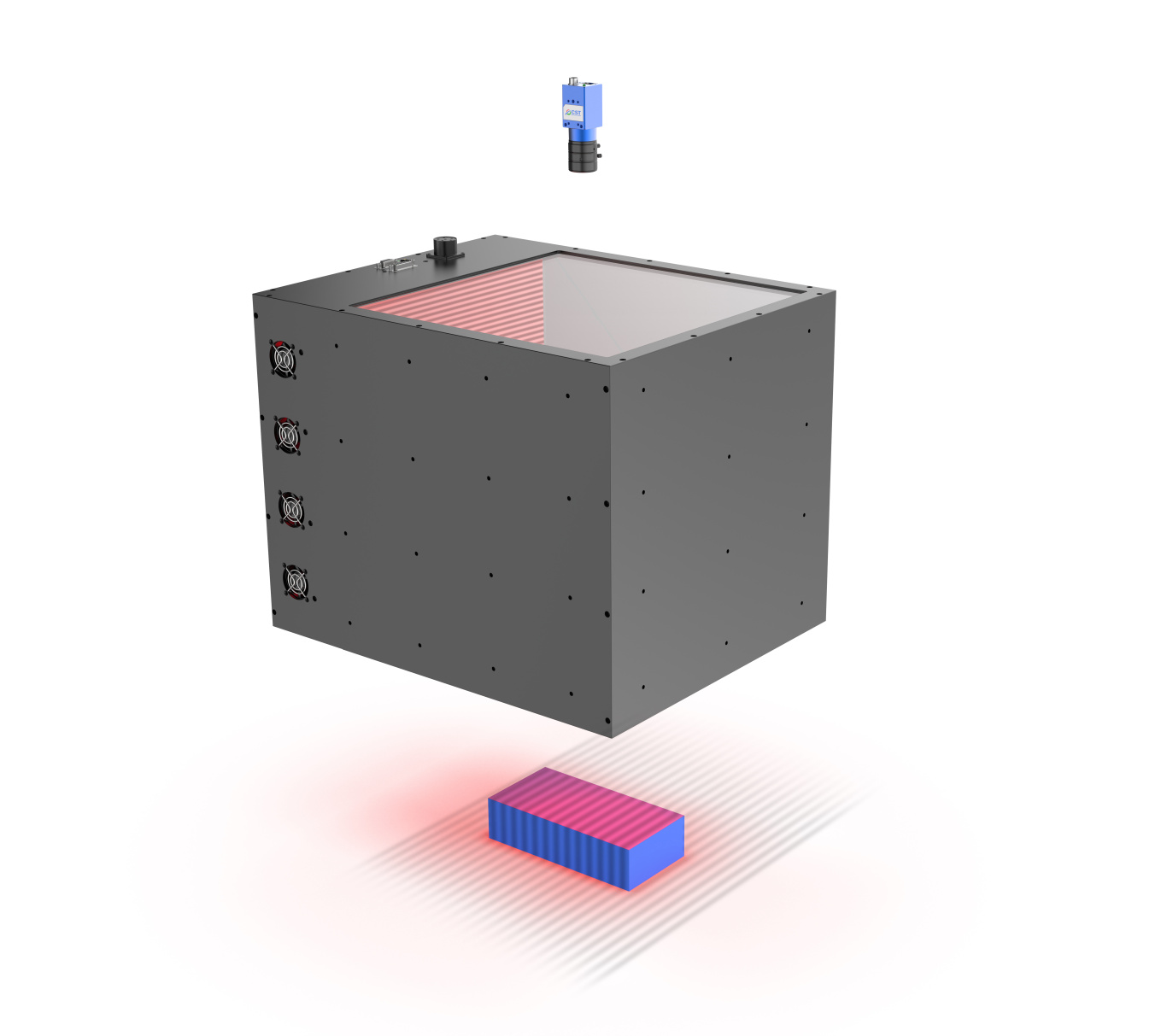

CST面阵相位偏折成像系统由面阵相位光源及控制器、面阵相机及镜头、工控机、图像预处理算法包等组合而成。其中，面阵相位光源及控制器、图像预处理算法包是相位偏折成像系统的核心组件。用户可根据应用场景的实际需求，选择合适的CST相位光源，同时搭配相应的面阵相机(镜头)，并结合CST图像预处理算法，以满足图像处理的需要。核心组件如下：
